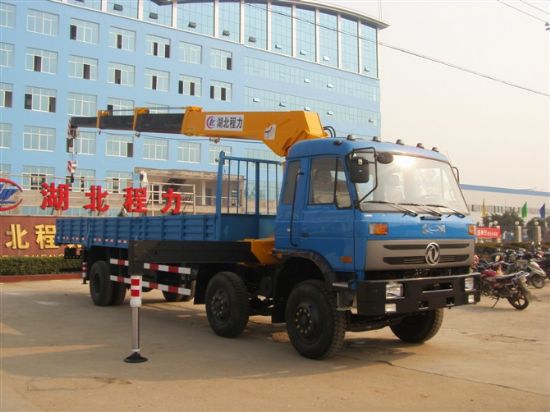

8噸四節臂直臂隨車吊起重機型號

SQ8SA3  (8噸四節直臂)

最 大 起 重 質 量kg

8000

最 大 起 重 力 矩n.m

200000

截 面 形 式

五邊形

回 轉

機 構

回轉速度r/min

2

節     數

4 (伸三節)

回轉范圍°

360(任意)

長     度m

4-11.5

支

腿

型 式

直立撐腿

最大作業半徑m

11.5

跨 距m

2.28-5.4

伸出速度m/s

7.65/30

液 壓

系 統

系統壓力mpa

22

變 幅 范 圍

1-76

油箱容積L

120

起臂速度°/s

76/13

安全裝置

過 轉 報 警

最大起升高度m

13.5

自 重kg

2700

單繩允許拉力N

13070

匹配卡車

裝載質量9噸以上的卡車

吊鉤提升速度m/min

8.33

安裝空間

1050mm

鋼絲繩直徑mm

9．3

說明：上表參數是發動機轉速為1500r/min情況時的額定參數。

鋼絲繩長度m

100

起重能力對照表

工作半徑m

2.5

4.0

5.0

6.0

7.0

9.0

11.0

11.5

額定負荷kg

8000

4500

3500

2550

1910

1260

910

850
